閃蒸、空化對調節閥有哪些影響？
發布于：2019/10/17 8:59:50 點擊量：163
在調節閥內流動的液體，常常出現閃蒸和空化兩種現象。它們的發生不但影響口徑的選擇和計算，而且將導致嚴重的噪聲、振動、材質的破壞等，直接影響調節閥的使用壽命。因此在閥門的計算和選擇過程中是不可忽視的問題。
如圖1所示，當壓力為p1的液體流經節流孔時，流速突然急劇增加，而靜壓力驟然下降，當孔后壓力p2達到或者低于該流體所在情況下的飽和蒸汽壓pv蒸時，對閥芯等材質已七成為氣體，形成汽液兩相共存的現象，這種現象稱為閃蒸。產生閃蒸時，對閥芯等材質已開始有侵蝕破壞作用，而且影響液體計算公式的正確性，使計算復雜化。如果產生閃蒸之后,p2不是保持在飽和蒸汽壓以下，在離開節流孔之后又急驟上升，這時氣泡產生破裂并轉化為液態，這個過程即為空化作用。所以，空化作用是一種兩階段現象，第一階段是液體內部形成空腔或氣泡，即閃蒸階段；第二階段是這些氣泡的破裂，即空化階段。

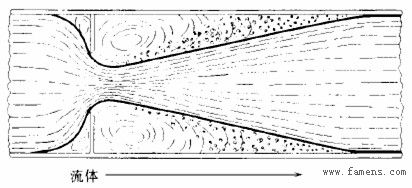

圖1節流孔后的空化作用
圖1就是一個在節流孔后產生空化作用的示意圖。許多氣泡集中在節流孔閥后，自然影響了流量的增加，產生了阻塞情況，因此，閃蒸和空化作用產生的前后的計算公式必然不同。在產生空化作用時，在縮流處的后面，由于壓力恢復，升高的壓力壓縮氣泡，達到臨界尺寸的氣泡開始變為橢圓形，接著，在上游表面開始變平，然后突然爆裂，所有的能量集中在破裂點上，產生極大的沖擊力
