工作原理

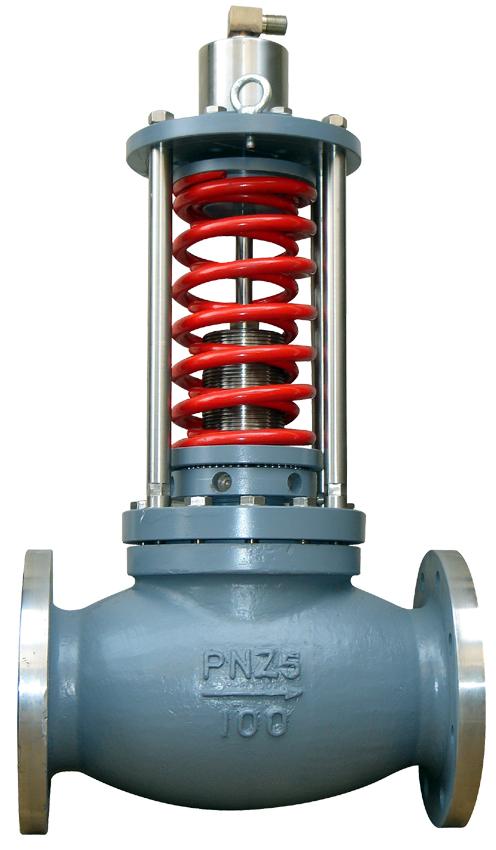

自力式閥后壓力調節閥的工作原理。閥前壓力P1經過閥芯、閥座的節流后，變為閥后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時，作用方向與上述相反，這就是閥后壓力調節的工作原理。

自力式壓力調節閥與控制閥的區別

這兩類產品的區別，主要在于控制閥既需要外界能源（如電源或氣源）做驅動能，又需要接受外來控制儀表信號才能改變閥內截流件相對位置，從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。自力式壓力調節閥的特點由于自力式壓力調節閥沒有外來驅動能源，因此該產品的操作力較小，

它具有如下特點。

1. 平衡式閥芯結構，如平衡型單座，雙閥芯平衡型，套筒平衡型等。

2. 快開流量特性，其閥芯為平板型。

3. 公稱通徑與閥體特征：ＤＮ２０～１００ｍｍ（或１２５），閥上設有波紋管，閥芯為單座（有的廠家產品ＤＮ２０ｍｍ的沒波紋管，閥芯也為單座）；公稱通徑大于１００ｍｍ時，閥上蓋內不設波紋管，閥芯為雙閥芯或套筒結構。

4. 執行機構種類推薦：設定值≤０．６ＭＰａ時，選薄膜式執行機構；設定值＞０．６ＭＰａ時，選氣缸式執行機構。
